Línea 3 de conductos para automóviles
La línea de conductos para automóviles III está compuesta por una desbobinadora, una unidad de ranurado de la máquina niveladora, una unidad de ranurado en "V" y "cuadrado", una unidad de corte y una unidad de doblado. Los dispositivos de ranurado en "V" y "cuadrado" estándar se utilizan para conductos con brida TDF, y el dispositivo de ranurado en "cuadrado" también se puede utilizar para producir bridas TDC.
- Delicatessen Rápida
- Garantía de calidad
- Servicio al cliente 24/7
Product Introduction

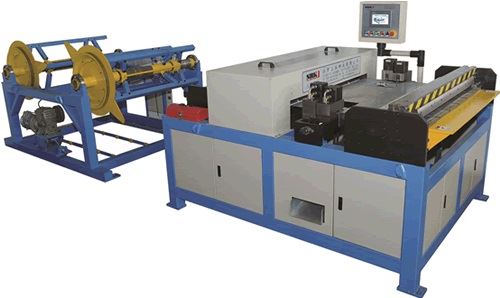

Línea automática SBAL-III
Características
La línea de conductos para automóviles III está compuesta por una desbobinadora, una unidad de ranurado de la máquina niveladora, una unidad de ranurado en "V" y "cuadrado", una unidad de corte y una unidad de doblado. Los dispositivos de ranurado en "V" y "cuadrado" estándar se utilizan para conductos con brida TDF, y el dispositivo de ranurado en "cuadrado" también se puede utilizar para producir bridas TDC. La unidad de doblado se puede hacer en ángulo recto para que coincida con Pittsburgh, o la chapa metálica se puede doblar en forma de "cuadrado" o "L". Mejora enormemente la tasa de utilización de la placa, reduce la intensidad de la mano de obra y reduce la mano de obra. La parte de control eléctrico de la línea de producción adopta un control servo completo; el sistema de control tiene un sistema de retroalimentación de bucle cerrado y la precisión y la estabilidad se mejoran obviamente. La velocidad máxima de funcionamiento es de 18 m/min. La tolerancia de longitud es de ±0,5 mm; la tolerancia diagonal es de ±0,8 mm. El sistema puede cumplir con la capacidad de producción de 1500 m² de conducto de aire por turno (8 horas). La línea de conductos automáticos III puede realizar el corte de tubos. Al mismo tiempo, es muy adecuada para producciones diversificadas, como el conformado de bridas de acero angulares/TDF/enchufables. Las bridas de acero angulares y las bridas enchufables se pueden doblar automáticamente para formar tubos cuadrados.
1. El brazo de suspensión de aleación de aluminio hace que la máquina sea fácil de operar.
2. El gabinete de control incorporado reduce el cableado en toda la estructura y facilita su movimiento.
3. La configuración importada es muy estable y cómoda de usar. La línea de conductos de aire CNC es una línea de fabricación de conductos con la mayor automatización y la mayor eficiencia en máquinas de líneas de conductos rectangulares. Además, también podemos personalizar las máquinas en función de sus requisitos especiales.
Configuracion basica
Un desenrollador eléctrico (2 bobinas).
Un juego de equipo para nivelar y rebordear.
La cizalla angular hidráulica con cuatro juegos de matrices.
La cizalladora hidráulica de chapa, la dobladora hidráulica
Un conjunto de sistema de control de computadora CNC y software de producción.
Un motor
Datos técnicos
|
Tipo |
SBAL-III-1250 |
SBAL-III-1550 |
|
Espesor |
0.5-1.2 mm |
0.5-1.2 mm |
|
Ancho |
1250 mm |
1550 mm |
|
Velocidad de trabajo |
18 m/min |
18 m/min |
|
Peso máximo del enrollador |
8000 kilos |
8000 kilos |
|
Fuerza |
9,5 kW |
9,5 kW |
|
Peso |
3250 kilogramos |
4000 kilos |
|
Dimensión |
Máquina principal: 2300×1800×1400mm Desenrollador: 2300×1750×1650mm |
Máquina principal: 2300×2100×1400mm Desenrollador: 2300×1750×1650mm |
